简介：
大中型无人机，飞行半径可达几百公里上千公里，仅依靠地面信号盲区很大，安装卫星通信系统就尤为重要了，不管飞多远，都能接收到控制指令。天通一号卫星移动通信系统，是我国自主开发的通信卫星，目前覆盖整个中国大陆和周边海洋区域，支持卫星语音电话和短信、窄带卫星数据传输、宽带卫星数据传输三种功能，能够实现户外场景的全天候全地域信号覆盖。天通一号数据传输模组成本可低至万元级别、重量小至1Kg以内，非常适合无人机。
' [; F; F% Y# y! j. e; |背景：卫星通信的必要性
小型无人机，尤其是电动多旋翼无人机，飞行半径最多几十公里，靠地面站遥控就足够了，无需安装卫星通信系统。
而大中型无人机，飞行半径可达几百公里上千公里，仅依靠地面信号盲区很大，安装卫星通信系统就尤为重要了，不管飞多远，都能接收到控制指令。
无人机卫星通信解决方案，天通一号数据模
* A+ W% G; X9 I6 }$ s
8 U. w8 P6 D5 x3 z! f近年来，我国大中型无人机发展迅速，民用领域快递运输无人机、植保无人机、科考无人机层出不穷。
如何选择卫星数据通信模组？如何在无人机上安装卫星通信设备？卫星数据通信有什么优势和劣势？请听天通一号网主编一一道来。
2 R$ c& {( ]5 x. j1 h  ]天通一号无人机应用：功能和优势
天通一号卫星移动通信系统，是我国自主开发的通信卫星，目前覆盖整个中国大陆和周边海洋区域，支持卫星语音电话和短信、窄带卫星数据传输、宽带卫星数据传输三种功能，能够实现户外场景的全天候全地域信号覆盖。
* d' k2 V& a; L8 ]: s天通一号数据传输模组成本可低至万元级别、重量小至1Kg以内，非常适合无人机搭载。
, \2 d/ p" N, r6 u相对于其他无人机通信手段，天通一号卫星数据通信有诸多优势：
- n3 K- `: @' \3 ]# q, {# q/ ~

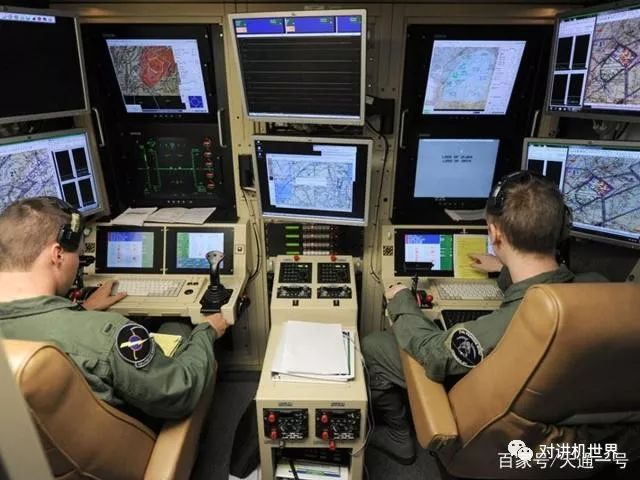

0 u4 A' e4 e9 E无人机地面站遥控：

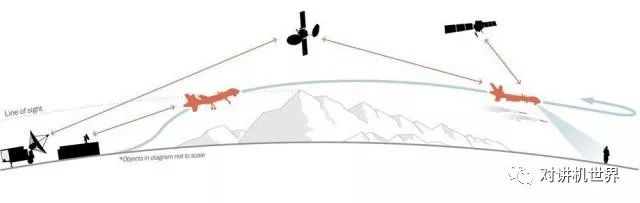

百瓦级别的遥控站最多做到100KM的距离，且地面遥控受地球曲率影响，低空存在盲区，受环境干扰也比较大。而卫星通信不存在距离影响，也不需要那么大功率的遥控设施。
1 @, V8 k; k; W) _& I4 y北斗短报文通信：
虽然北斗终端价格低廉，但北斗短报文实时性太低（分钟级），数据量太小（60字节）。做救援还可以，不适合做无人机遥控，更不可能做视频。
高通量卫星：
传统ka和ku波段数据通信卫星，体积一般都很庞大，至少要几十公斤到上百公斤的重量，也远比天通一号卫星终端贵的多（几十万到几百万级），适合高端大型军用无人机，难以在民用中型无人机上普及开。

' _# v3 t4 A( ^& D但天通一号网主编认为，把天通一号用在无人机上，也有一些劣势：
数据速率和网络延时：
天通一号窄带数据9.6kbps仅满足控制指令的传输、宽带数据384kpbs仅满足标清视频的传输，通信速度是比不上宽带通信卫星的。且因为卫星距离和处理能力，数据链路延迟有500mS以上，对于无人机的远距离实时控制是有一定影响的。
: {; }' `- b0 x+ }) B可靠性设计需要加强：
* @# w$ x9 X3 s4 H2 B2 y现有的民用版天通一号卫星数据终端，主要是便携和车船载为主，如果应用于高空无人机，需要针对性的加强终端防护能力，以适应高海拔超低温的环境要求。
天通一号无人机通信解决方案
结合上述优缺点，天通一号网的专家们给出了一些“无人机+天通一号”的解决思路：
8 k) j- G! G( Y% C1 ~3 D
+ {0 ^3 n) l- }3 p+ m' [地面站+卫星通信结合：
近距离操作，尤其是无人机起飞和降落的时候，应当以地面站的控制为主，实时性高、链路稳定性高、视频能力更强。而无人机巡航途中，远离了地面站的范围，就启用卫星数据，确保时刻都能监控到无人机的状态，以及下发一些控制指令。
低成本窄带方案，用于应急和控制：
/ i, G5 F  _, @0 b/ q/ ?4 }0 k9.6kbps的天通一号窄带数据，虽然听起来很慢，但足以支持无人机状态回传和控制指令下发了。窄带通信胜在性价比极高：窄带通信模组的价格比宽带模组便宜了80%以上，天线也无需使用动中通，普通高增益全向天线足以实现窄带通信，窄带天线比宽带天线便宜了95%！
窄带方案很适合快递物流运输无人机，只需要知道无人机在哪里，无需看到无人机视频画面。
宽带卫星视频方案，用于远距离图传：
# _3 e" o. E8 V+ P2 c0 n对于要求实时远距离图像传输的无人机，就需要用384kbps的天通一号宽带数据了。全套需要几十万级别，重量可以做到5Kg以下。适合考虑到天通一号流量费用较贵，推荐使用地面站和卫星数据结合的方式，尽量少使用卫星数据，以节约流量费用。
' a8 {( @% B: ^( P' a宽带方案适合科考无人机、森林消防无人机、农业无人机等，需要回传图片或视频的机型。
相控阵动中通天线，减轻总体重量：

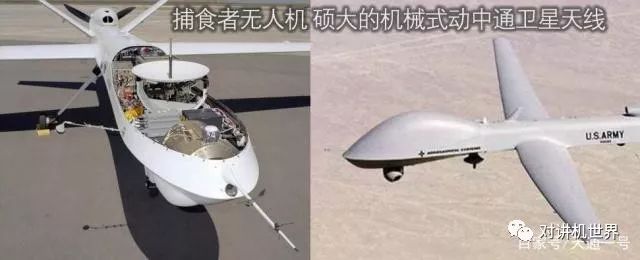

% [* g. B/ a3 V% d0 d天通一号宽带数据，全向天线没有那么高的功率，必须要使用动中通天线，波束时刻指向卫星的方向。传统车载和船载主要使用机械式动中通天线，但用在机载就显得太重太大了，十几公斤的重量放在无人机上很吃力。
: E4 x% u" c3 S' h9 K天通一号网推荐无人机使用相控阵动中通天线，薄薄一组天线，相控调整波束，无需机械结构，重量仅1-2Kg，能够尽可能的减小无人机的负担。
