加码AI异构计算，Arm发布全新Ethos系列NPU!华为高通们会采用吗?

maoln

/ w, l5 l8 g9 `! {/ B
10月23日，在北京召开的2019 Arm技术峰会上，Arm正式发布了全新的Ethos-N77/N57/N37系列NPU IP，进一步加码人工智能（AI）计算。与此同时，Arm还推出了针对主流移动游戏市场的高能效的Mali G57 GPU和针对主流及入门级市场的单位面积最高效的Mali-D37 DPU。


ARMv8及后续架构将不受限制的继续支持中国合作伙伴！
: }3 d1 [4 v: U* L) h

今年9月25日，Arm中国在深圳召开媒体沟通会，针对此前外界盛传的“Arm断供华为”一事，Arm表示与华为仍是合作伙伴，ARMv8及后续V9指令集可继续授权！
* A  }# |& ^! M; o0 p

10月23日，在2019 Arm技术峰会北京站上，Arm董事长兼CEO吴雄昂在开场致辞当中再度重申，经过法务严谨的调查及相关调整，目前无论是ARMv8，还是后续的V9架构都是源自英国的技术，将可不受限制的继续支持中国的合作伙伴！
% n8 f6 |4 \, r/ f! |5 u$ c4 v
9 y% p. j6 z% l/ c


8 B! z9 K4 s1 K
5 U  I; W8 Z: K# c此外，吴雄昂还指出，Arm在中国的合作伙伴已经超过200家，中国合作伙伴出货的基于Arm架构的芯片已超过了160亿颗，国产SoC芯片95%都是基于Arm架构的。
" [* b3 ~( a* _3 v' T, M6 i/ s
: r0 p+ }2 G- ~8 q+ B8 p* m
+ y8 i" w6 D+ e' z& d吴雄昂强调，Arm是唯一非源于美国的主流计算架构。Arm中国承接Arm在中国的业务和技术，在Arm标准之下自主创新、赋能产能，把中国工程师能力调动起来打造知识产权。这些知识产权将不只是提供给中国产业，还要通过统一标准面向全球。
- n: e. R2 ?  w: F' K: o4 U6 t. t

加码AI计算，Arm发布Ethos系列NPU IP
% d# S0 U) X( R, d! y" p
  H9 p. u& x8 \
根据Arm及研究机构的预计，到 2028 年，移动设备的数量将从现在的17亿台增长到 22 亿台，智能的IP Camera将由现在的1.6亿台增长到13亿台。在终端侧具有人工智能的设备将会由现在的3亿台增长到32亿台。足见人工智能市场增长之迅速。

4 e( @1 W- P: Q. r! z9 `( Z3 J
7 J9 E4 c8 G! ]# C1 l; T% [! |# q: J而随着AI技术的兴起和广泛应用，AI对于芯片的算力也提出了更高的要求。作为全球最大的处理器IP供应商，Arm的Cortex CPU和Mali GPU在以智能手机为代表的移动终端市场占据了极大的市场份额，但是在AI计算领域，Arm此前一直都是依托于其Cortex CPU、Mali GPU及相关软件开发工具来提升其AI计算的能力。
2 X& w3 Z0 R5 A! D! x
: G( s" K1 e! R( Y+ P, Q
% \' g+ r" z. H; o3 ]但是，传统的CPU、GPU核心并不是AI计算的最佳载体。因此越来越多的芯片厂商开始推出了AI专用芯片，或者在SoC当中加入AI计算专用的NPU内核。比如华为2017年就率先推出了集成NPU内核的麒麟970处理器，同时苹果推出的A11处理器也首次集成了NPU内核。此后，高通、联发科、三星、展锐等手机芯片厂商也纷纷开始在SoC当中集成自己的NPU内核。


2 g) J% j$ y/ H8 M# ~$ a$ W/ I; x% Q在此趋势之下，为了应对市场对于AI内核的需求，Arm在2018年年初也公布了针对AI的Project Trillium项目，其中就包括了全新的机器学习处理器IP、目标检测处理器IP和神经网络软件库。经过了近两年的时间，现在Project Trillium项目的成果也开始正式产品化。

. n; O; f5 m  i$ E' [
& l% H; h2 V; d1 Z" d
1 s; a! B) J! e

▲Arm市场营销副总裁Ian Smythe

0 y% w( f$ D$ z2 E1 u- j

今天，

Arm市场营销副总裁Ian Smythe

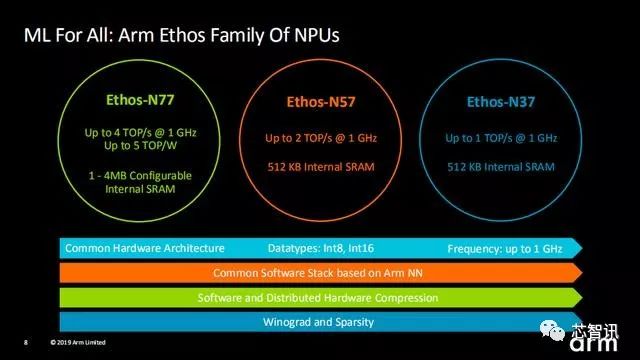

在Arm技术峰会上正式发布了全新的Ethos系列NPU IP，包括针对高端市场的Ethos-N77、针对主流市场的Ethos-N57和低端市场的Ethos-N37。
5 n, A' @. F& f# B1 r




: A# l! q4 L/ Y
Ethos-N77实际上就是Arm去年公布的Project Trillium项目中的那款机器学习处理器IP，其内部集成了可配置的1-4MB的SRAM，在1GHz主频下，7nm工艺下，可以提供最高4 TOPS的AI算力，每瓦性能高达5 TOP。另外，之前Project Trillium项目公布的数据显示，Ethos-N77的单位面积算力为4.6 TOPs/mm²（最新发布的可能有进一步提升）。那么Ethos-N77的这个性能在市场上处于什么水平呢？
% k# S3 C7 B7 L

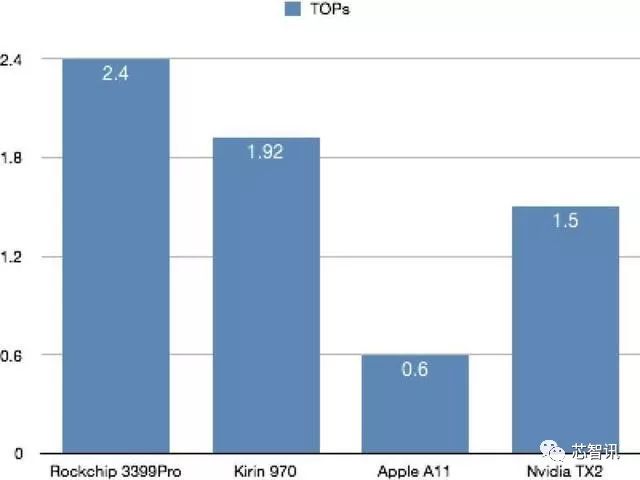

3 L* X8 T5 M" ~$ H6 K# T2 p+ l- ?/ a根据资料显示，华为麒麟970 NPU是基于寒武纪1A IP，算力是1.92TOPS。而苹果A11的NPU算力仅为0.6 TOPS，A12的NPU性能为5TOPS。而根据此前高通骁龙855发布之时的数据显示，其整体（包括CPU+GPU+DSP等）的AI算力（超过7 TOPS）是华为麒麟980的两倍，照此估算的话，麒麟980的NPU性能大概在3.5 TOPS左右。另外据芯智讯了解，华为麒麟980的NPU是基于寒武纪IH8，是针对低功耗场景视觉领域的NPU内核IP，而寒武纪IH8有 4 种可选的配置1T、2T、4T、8T OPS@1GHz，麒麟980应该是4TOPS的版本。而麒麟990系列的NPU并未公布具体的OPS数据，不过其采用了全新的达芬奇架构以及两个大核＋一个小核的配置，性能应该更强。
& [: g5 @) w( S: y


! w# c3 |1 w4 U7 w; Z在单位面积的算力方面，根据芯智讯此前的估算，麒麟970的NPU的单位面积性能大概是1.48 TOPs/mm²，而麒麟980和990没有相应数据可以参考。而根据TechInsights的拆解，苹果A12的NPU内核的面积为5.79mm²，也就是说苹果A12的NPU的单位面积算力约为0.86TOPS/mm²。

( s- Q- W  y8 A# d/ z
+ P3 \1 h$ E/ t0 I0 V* S2 T* B, N: x在每瓦算力方面，华为公布的资料显示，麒麟810的每瓦算力可以达到6TOPS。苹果的NPU未有相应数据。寒武纪新的NPU内核1M在7nm下每瓦性能为5TOPS。
: g+ R# J; t- @0 E" `

- L; Q: j( h7 _9 r+ V; K从上面的数据对比来看，Ethos-N77的AI性能与苹果A12和麒麟980的NPU相当，相比麒麟990系列的NPU性能可能要弱一些。在单位面积算力方面，远高于苹果A12和麒麟970的NPU。在每瓦算力方面，也是远高于苹果A12的NPU，略低于麒麟810。综合来看，Arm Ethos-N77各方面都还是比较出色的，达到了目前旗舰级NPU的水准。
0 }3 Y$ D) l0 X+ T. q* d
: y% O# l( u6 }: b+ H; l+ X3 ]; y
: `- U) g$ g4 n+ S# c/ g# A: W9 a) p需要指出的是，4 TOPS的性能是单个Ethos-N77核心在1GHz主频下的性能，如果配置双核的话，那么性能无疑将进一步提升，当然功耗和面积会进一步提升。
% H3 V& @0 d2 K. Q: {
8 F' Q/ K) c- G( u" |# o

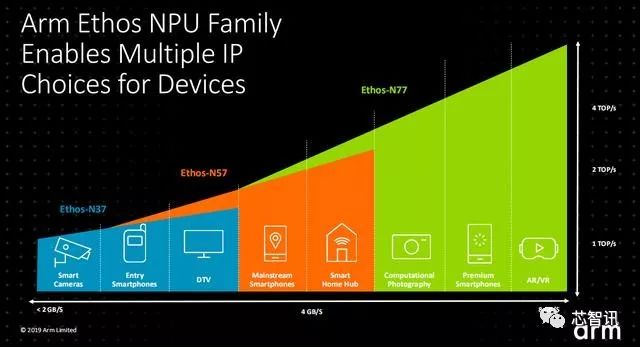

/ @' }  \8 f& ~5 _" @* F# }Arm此前就表示，Ethos系列IP是具有高可扩展性、兼容性和可编程的，可以提供计算性能最低从2 GOPS到超过70 TOPS的产品。

. ?+ y% ?9 m, Q3 \& X- a# {5 i
4 g& E- ~! L# A$ u1 S* {8 @* ?另外，Arm还推出了针对主流市场的Ethos-N57，内置了512KB SRAM，在1GHz主频下，算力最高可达2TOPS；而针对低端市场的Ethos-N37，是为了提供面积最小的ML推论处理器(小于1mm²)而设计，其同样也内置了512KB SRAM，在1GHz主频下，算力可达1TOPS。
, S. b/ q* e! G; }- l" k* S

Arm表示，Ethos-N57和Ethos-N37针对Int8与Int16数据类型的支持性进行了优化，通过如创新的Winograd技术的落地，使性能比同类NPU提升超过200%，并且配备了先进的数据管理技术，以减少数据的移动与相关的耗电，在ML在性能与成本、面积、带宽与电池寿命之间达成了比较好的平衡。
6 h4 ?* w) i6 ]$ Q% r) }! q. q: a% C

/ r; l4 i* z# K+ Z( [# j据芯智讯了解，除了移动市场之外，Arm的Ethos系列IP未来也将会开始进入物联网、工业、汽车、网络以及服务器市场。
: K5 F0 z) ^) X( D! A8 j

7 y: m6 s' k+ F开源的AI开发框架Arm NN

9 K9 C- [' U  S' D9 e( y
我们都知道，此前高通骁龙845/855系列都并未内置专门的NPU内核，但是其仍然提供了较高的AI能力，而这一切得益于其神经网络引擎Neural Processing Engine的助力。即采用更为弹性的异构的机器学习架构，在通用平台内做内核优化，使得AI计算合理的分布在CPU、GPU、DSP等每个单元上，从而可以针对不同移动终端提供弹性调用各个处理单元来进行AI计算。
3 a% T  A9 z, ]7 a) Z, o+ K
8 |3 q# n  I8 |, j' z6 q  m9 M) |4 `

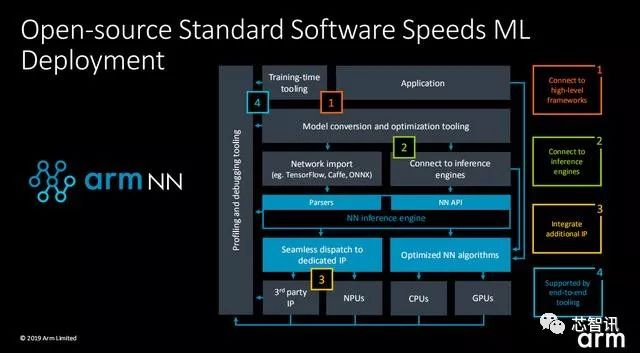

# h! [% f+ `! D- L- `' z! V1 ?9 E而Arm此次在发布Ethos系列NPU IP的同时，也推出了开源AI开发框架Arm NN，强化异构的AI计算，进一步提升整体的AI性能。
' \( Y* s6 w6 i- }/ D; E, _
* a3 H4 ^* v! B, ]7 n' v% i; E

9 U2 ~' X" y0 P1 [: V  I- K0 `

据介绍，Arm NN是属于偏底层的架构，而且在其基础之上，可以支持其他的更高层级第三方的NN框架，并提供完整工具链，可实现在AI计算上对于Arm CPU/GPU/NPU内核的合理调用，实现更高效的异构的AI计算。
* j: A" l" n* r# c& L% P5 v9 c4 E

# O1 b) g  ~1 M2 p' K& O0 mArm表示，由于不同的SoC对于AI的加速方法是不一样的，因此第三方应用及开发者要用到片上系统的加速能力是比较困难的。而开源的Arm NN的推出，将降低开发者调用Arm内核的难度，进一步提升开发人员的体验。

! r1 n  t& l2 n1 r- l

8 @# b, p. K. D
) S& x: q) i7 O$ A
% Z/ _+ b" j9 N1 x8 @此外，为了推进基于Arm NN的内容创建和开发，Arm还与Unity（Unity最目前主要的3D引擎，50%的3D游戏，75%的VR内容都是基于Unity引擎开发）达成合作，进一步优化Unity引擎，使得基于Unity的开发者能够更容易的访问和更高效的利用Arm的内核，在Arm CPU/GPU/NPU之间获得更好的性能。可以实现一次开发，即可获得Arm全系列的内核的支持（即可支持众多基于Arm不同类型的内核的SoC），无需再重新编译。
/ S& _/ j5 ]' W9 x

- y/ F) P, x# v( s( F/ ?. e2 hMali G57 GPU：为主流市场带来智能与沉浸式体验


9 _$ X5 d3 u4 T, a. v+ P今年6月，Arm针对高端市场推出了首款基于全新Valhall架构的GPU——Mali-G77。今天，Arm针对游戏市场推出了第二款基于Valhall架构的高性能、高能效的GPU内核——Mali-G57。（Vahall架构进一步提升了并行执行的能力，同时在代码上也做了尽量的简化，从编译角度来讲也更加友好。）

1 y, j( x2 k6 j" {; [
# s1 w$ [$ J3 Q; s0 P% _

9 }& e0 s1 d  U8 ~

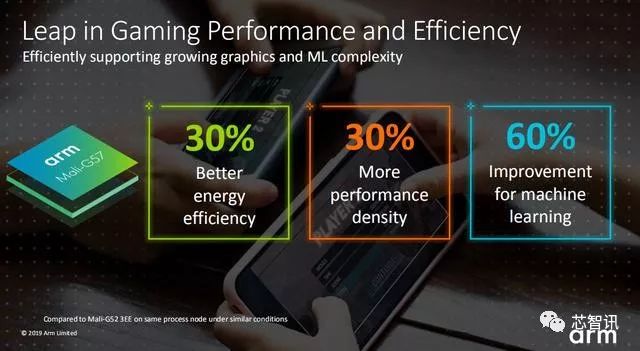

7 T$ [0 w; f* _2 s0 T' i1 N7 I. U据介绍，Mali-G57的性能相比上一代的Mali-G52在能效上提升了30%，性能密度提升了30%，机器学习性能提升了60%。并且Mali-G57还加入了针对虚拟现实(VR)提供注视点渲染支持，再加上机器学习性能的提升，可以支持更复杂的XR实境应用。而且，Mali-G57还支持1-6个核心的配置，可以满足不同市场定位的智能手机的需求。
' V( E. u5 n$ g% w. }9 N& Y

Arm表示，Mali-G57可以将优质的智能与沉浸式体验带到主流市场，包括高保真游戏、媲美电玩主机的移动设备图型效果、DTV的4K/8K用户接口，以及更为复杂的虚拟现实和增强现实的负荷。

" P8 a/ E* W/ p- a6 v% B  X
Mali-D37：Arm单位面积效率最高的DPU
/ H5 p- @/ G$ Q! s+ I& s$ f
" A" q. J6 {  X' y  O# N: @" F
1 r+ G& C2 T- |. _9 e0 H$ W: f在今天的技术论坛上，Arm还推出了目前单位面积最高效的显示处理器Mali-D37。
$ D0 s3 ^+ ]* j3 w& p, `( y
& s, k- y% e. c. D; p' c
/ d/ }$ ]$ j7 M


据介绍，Mali-D37是Arm第一个面向主流市场的基于Komeda架构DPU，拥有极高的单位面积效率，在支持全高清（Full HD）与2K分辨率的组态下，16nm制程的面积将小于1mm²。

( i/ ]( M: U! A  R% B) @7 N
, @4 ]: H1 @8 [) D8 j. I0 L在性能方面，Mali-D37保留了高阶的Mali-D71关键的显示功能，包括与Assertive Display 5结合使用后，可混合显示高动态对比(HDR)与标准动态对比(SDR)的合成内容。另外，Mali-D37其通过将部分GPU核心显示的工作负载卸载到Mali-D37来工作，以减少GPU的工作以及对于内存的访问，使得系统的功耗可以降低30%。

0 @% c4 Y" `+ o
Arm表示，Mali-D37可以支持入门级智能手机、平板电脑等成本较低的设备，获得2K级别的视觉效果与性能支持。

/ L6 p$ K* F: O2 M
8 P& y8 ^. K- I% m6 kArm的通用型NPU能否获得成功？

5 r. A& o  z" {  @% f, P" ^4 P
' Y  s1 B  Y" R  r4 ?从目前的市场趋势来看，AI芯片正越来越向专用化的方向发展，越来越多的算法厂商也都纷纷基于自身的算法推出了自己的AI芯片。同样，正如前面我们所提到的，目前华为、苹果、高通、三星、展锐等众多的手机芯片厂商也都有推出自己的NPU内核。那么Arm的“通用型”的Ethos NPU IP真的有市场吗？
4 E2 c9 E- _1 t  n+ X+ K' b
2 R4 j! R( X# j; R# t( B
对此，Arm市场营销副总裁Ian Smythe表示，Arm的Ethos NPU IP并不是孤立存在的，其主要的优势在于，在其本身提供出色的AI性能的同时，可以更好与Arm的CPU、GPU进行协同，以实现异构的AI计算，从而进一步提升整个系统层级的AI性能、降低功耗。而且，目前AI市场还是在初期，很多的AI算法仍在快速迭代，选择“通用型”的NPU是比较安全的做法。
9 ?% z0 {( T) V5 }- U! h5 P
) h0 g: X6 Q6 F: ^' c5 \( x3 k

在采访当中，Ian Smythe向芯智讯确认，Arm的Ethos NPU IP也可被集成于比如RISC-V等其他架构的SoC当中，但是Ian Smythe也强调，这样并不能发挥出Ethos NPU与其它非Arm CPU/GPU在AI计算上的协同优势。

" @6 c. j% g- Z4 r6 M  t# v; c
另外，Arm的Ethos NPU IP还实现了对于高中低阶的全面覆盖，但是目前众多的芯片厂商主要还是在其高端SoC当中集成了NPU，而随着AI计算向边缘侧部署的趋势，未来市场对于NPU的需求也将会越来越大。Ethos NPU IP的推出，将可帮助芯片设计厂商更简单、更低成本的获得不同档位的NPU内核的支持。
/ r% n2 s- a  E. D

/ {9 y, W3 n6 a另一方面，目前的Android应用生态基本都是基于Arm架构的处理器，因此，如果采用Arm的Ethos NPU IP，结合开源的Arm NN框架，应用开发者将可以更简单、高效的调用Arm的CPU/GPU/NPU内核，可以为用户带来更为出色的AI体验。而且，可以实现一次开发，即可获得Arm全系列的内核的支持（这也意味着，可支持众多基于Arm不同类型的内核的SoC），无需再重新编译。而对于其他的芯片厂商的NPU来说，开发者要想实现灵活高效的调用NPU，充分发挥其AI性能，则需要针对性的进行优化，而且还需要其提供相应的权限和工具。即便是开发者开发应用实现对于A厂商的NPU调用，同样的应用要想实现对于B厂商NPU的调用，可能需要重新进行编译。显然，对于应用开发者来说，Arm的NPU所具备的生态优势无疑是其他厂商所无法比拟的。
9 ^0 L2 M- N  }  `& J

最后，Ian Smythe强调，Arm对于AI性能的提升是多维度的，一方面会持续推出更高性能的NPU IP，同时也在不断提升Arm CPU/GPU的AI性能。

9 t; {0 A9 j% t6 l5 ]: m- J

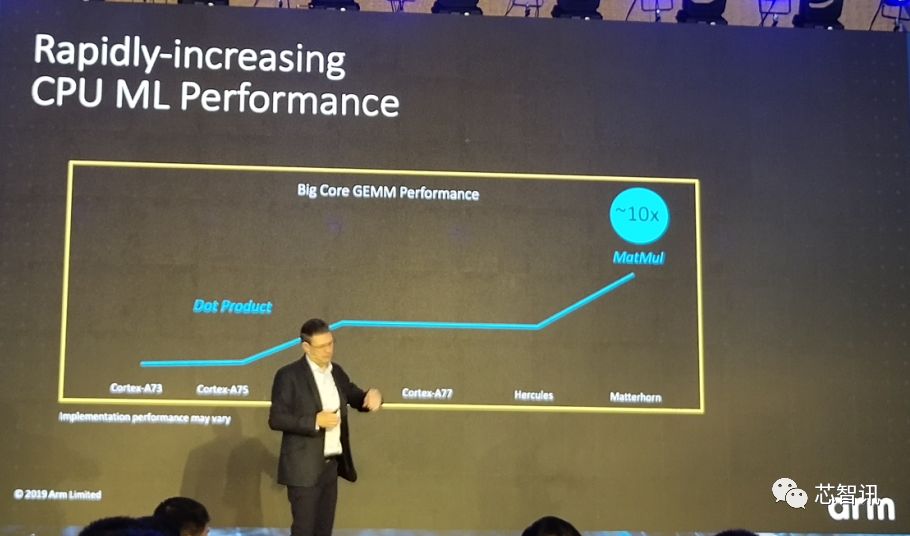

值得一提的是，Ian Smythe在演讲当中透露，Arm在下下一代的大核架构Matterhorn当中，加入Matrix Multiple(MatMul)，令其ML（机器学习）性能与前代CPU相比提升一倍。

, E( g+ }, c2 `/ i- l2 e+ L
编辑：芯智讯-浪客剑
