Juniper进入可插拔光收发器领域,加入该领域的系统供应商另有Ciena和Infinera。 Juniper宣布推出100G QSFP28和400G QSFP-DD,该产品利用了其2016年收购Aurrion所带来的硅光子技术专业知识。& a6 _: X$ F0 n# E$ k& Q5 D- \' a
ICCSZ讯 (编译:Vicki)Juniper网络(NYSE:JNPR)进军可插拔光收发器领域,加入该领域的系统供应商另有Ciena和Infinera。Juniper已宣布推出100G QSFP28和400G QSFP-DD,该产品使用了其2016年收购Aurrion所获得的硅光子技术和专业知识。
1 D! @4 R! g1 z, ^, r1 m Juniper网络产品营销高级总监Donyel Jones Williams表示:公司尚未讨论生产时间表或生产策略。与几年前思科的CPAK模块不同,Juniper网络的光学收发器将基于MSA标准外形,可用于除Juniper网络之外的交换机和路由器。Juniper本月早些时候在圣地亚哥的OFC 2019展台展示了100G(QSFP28 LR4)和400G光学收发器。预计还将提供2x100G光模块。 / T3 ?; O( V" Z9 x5 i4 n
虽然基于硅光的光收发器产品范例丰富,但Juniper网络认为其方法具有显着的差异性。该设计使光器件件(包括激光器和检测器)集成到硅晶片上的硅工艺流程中。芯片的封装设计包括一个光学loopback switch,该loopback switch连接发射机和接收机,并可在制造过程中进行全电路测试,进步公司识别芯片的能力。Jones Williams表示,该设计还可以实现对光收发器诊断的性能。 C0 A f5 j4 T$ ?; D

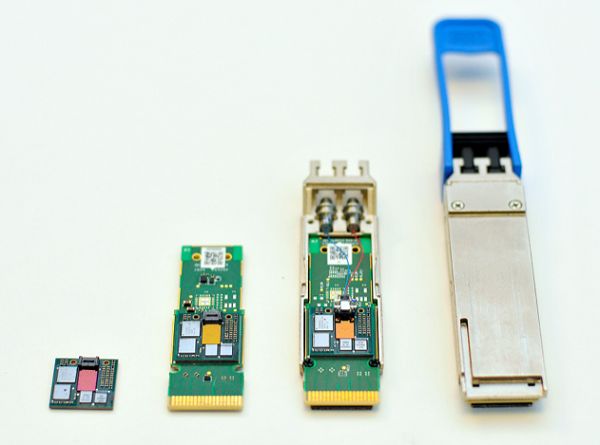

, S ?7 t. p. m4 G1 N. m& ]- ^1 q 如上图所示,硅光芯片可以在同一球栅阵列基板上与ASIC和其他电子器件一起组装芯片连接以形成收发器。Juniper表示,最终的封装可以与PCB上的DC-DC电压转换器结合使用,成为一个可拆卸的可重复使用的连接器。Jones Williams估计,该方法可实现电力和相关节省,比传统方法节省20%。 8 `5 S/ f/ B. D' v g
关于Juniper对400ZR模块的兴趣,Jones Williams持谨慎态度。他指出,在设计方法上,没有任何东西可以限制公司创建远程设备的能力。供应商对混淆封装光学和硅很感兴趣,并认为硅光技术能够很好地制造该应用所需且可靠的光子阵列。 ) f7 @$ d* C2 K9 g/ Z& F4 K4 R
