BROTEX 1080P高清单兵背负式无线图传系统

2zhitiger

4 V  C5 e. z: L4 {" s产品简介：
单兵背负式高清无线图像实时传输系统，是新一代广播级高清晰度图像实时传输系统。采用当前领先的COFDM调制技术，相对窄带的空中频率占用（2/4/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在非视距（非通视）的情况下，高速运动拍摄并实时传输高质量图像，特别适合于复杂环境下使用；结合高效压缩H.264新数字视频编码标准，清晰度达到全高清1080P画质，分辨率达到（1920*1080兼容1080P、720P、480P及标清），支持数字接口及模拟接口；有数字音视频HD-SDI、HDMI输入接口，有模拟音视频接口CVBS复合输入；具有画质细腻、成色、丰富的颜色调控能力等高清画质特点。

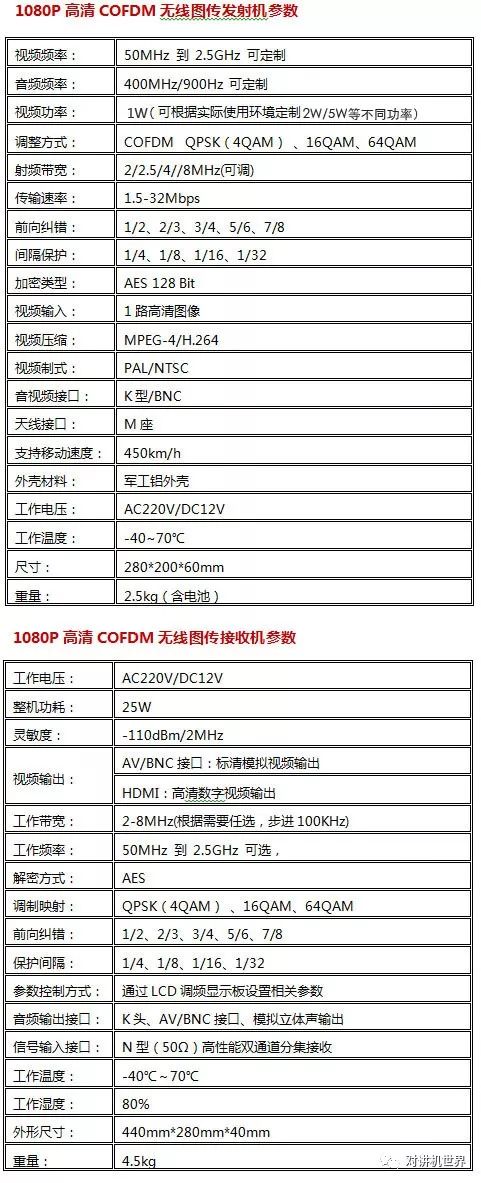

4 Z9 J3 G, y( H9 E9 x: [产品特性：
6 o% z1 n# m  L/ k0 X! r◆ 基于标准的COFDM调制技术
◆ 50MHz到2.5GHz可调,步进100KHz
- j# ~1 @- \$ j◆ 发射功率1W（用户可根据实际使用情况选配2W/5W等）
. e4 H& A9 Q! x5 @◆ 视频发射、双向语音对讲同步传输
% [. ?6 J9 Z7 r: g) @2 V◆ 工作带宽2/4/6/8MHz可选调
◆ 音视频接口：数字HD-SDI、HDMI接口及模拟CVBS复合输入
◆ 分辨率达到：全高清HD1080P画质（1920*1080）
◆ 极短的编码延时，端到端为300毫秒
◆ 高速移动及多径干扰下可稳定传输图像、语音
3 T+ _& D; X* T◆ 强大的NLOS非视距传输能力
◆ 双天线接收，信号稳定、图像流畅
◆ 重量轻，安装使用便捷，根据客户要求，各种形式可定制
- w* ]; e" b* _3 @; x, G# X8 P* T+ q9 ?. Y产品特点：
9 l3 c" @5 Y# @6 Z& w: B适合高速数据传输，速率一般大于2M bps，满足高质量视音频的传输。高质量的视音频除对摄像机的要求外，对编码流、信道速率要求十分高。COFDM技术每个子载波可以选择QPSK、16QAM、64QAM、4 QAM等高速调制，合成后的信道速率一般均大于4M bps。因此，可以传输H.264/MPEG-2中4:2:0、4:2:2等高质量编解码，接收端图像分辨率可高达1920*1080并往下兼容，满足后期分析、存储、编辑等要求。
COFDM抗电磁干扰性能：
' u- r1 l) w, B* g对抗频率选择性衰落或窄带干扰及信号波形间的干扰性能优越，通过各个子载波的联合编码，具有很强的抗衰落能力。在单载波系统中（如数字微波，扩频微波等），单个衰落或干扰能够导致整个通信链路失败，但是在多载波COFDM系统中，仅仅有很小一部分子载波会受到干扰，并且这些子信道还可以采用纠错码来进行纠错，确保传输的低误码率。COFDM技术对克服反射（多路径干扰），克服运动多普勒效应和对抗各种干扰有着的表现，因此它能在高速相对运动中可靠传输。
) z: ~! Y( M3 h! q! W信道利用率很高：
& d: V& H' @& |% N" I% q这一点在频谱资源有限的无线环境中尤为重要；当子载波个数很大时，系统的频谱利用率趋于2Baud/Hz。

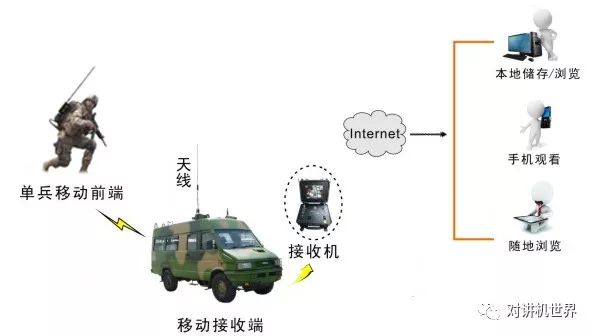

9 S& N( c8 J6 F, L0 O单兵设备应用形式：
适用于单兵～车、单兵～指挥中心。由于设备功率小，工作人员可单兵背负式进行现场小范围移动式高清晰图像传输，通视环境可传输20公里。
应用范围：
# v- o6 S8 h. q7 K+ w& C主应用于广电转播、广电直播等方面；在广播领域、体育转播、社会新闻、空中实况、演播室、登山探险有着不可替代的地位。可应用于**、消防、交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等.适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。

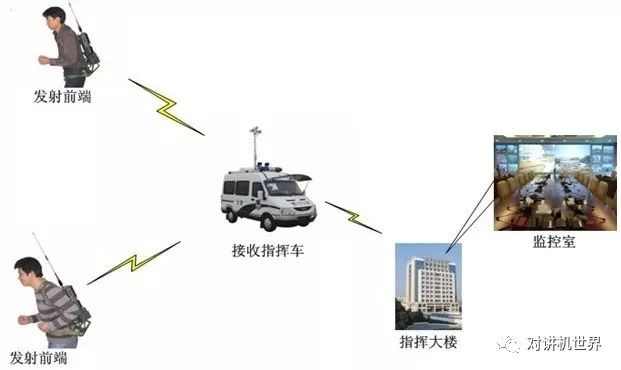

. x" @: ?/ O. V2 d* E- i$ a7 `在单兵背负系统中的应用

1 A1 U; v* u6 S+ r


& A. I3 i4 h- u# D& I军事行动和突发性的重大事件是关系到国家安全及社会稳定的重要问题。解决好这些问题，对建设“和谐社会”，保卫国家安全及提高军队和警方的战斗能力有至关重要的意义！
, [( H$ [; K/ U& i) n$ e2 H* s军事行动和突发性的重大事件一般包括：战争、军事侦察、演习、执勤巡逻等。
这类行动和事件有着共同的特点，即：
1.事发现场往往都没有可以直接利用的宽带，使得指挥中心对现场状况的掌控和指挥以及人力和物力的调度存在瓶颈；
2.事件往往具有突发性或难以预见，并且现场环境难于布线，所以在时间上和空间上不适合建立固定线路的通信系统。
因此要解决以上问题，只有在双向、有效、高速、安全的现代通信网络上，才及时了解现场情况，各部门间快速协同反应，从而达到及时、科学地决策、指挥和调度资源的目的。

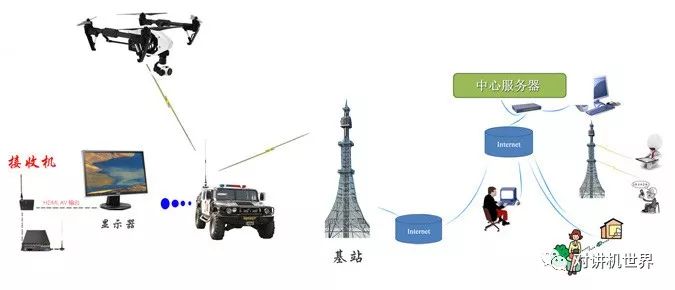

4 C2 L$ d4 _) v% y6 e* @) _" Q在无人机等航空器中的应用
$ ^( ^5 L; K! k+ ~% `* ]- M# R4 D
随着我国航空事业的高速发展，一些低空的无人机项目也蓬勃的发展起来，并且广泛的应用于农业生产、航空遥感、灾情监报、矿藏勘探、数字中国建设等都需要大批量地使用无人机。根据专家预计，今后10年内民用无人机市场的销售额可达10亿美元。无人机都将朝着模块化、标准化、多样化和系列化的趋势发展，其应用范围广泛，前景喜人。
* m" h% s! l( c% I3 f1 j6 ~目前无人机的高速发展也受到了一些因素的制约，比如在高速的无人飞行中高清图像的实时传输问题，这些都成了无人机发展的瓶颈。我公司针对于这种情况，研发出了无线移动视频传输系列产品，该系统采用先进的COFDM（信道编码的正交频分复用）全数字调制解调技术及MPEG2/MPEG4数字压缩编码技术，其多载波等技术特点,抗多径能力强，具备“非视距”、“绕射”传输特点和良好穿透能力，能够满足无人机无线通信任务。

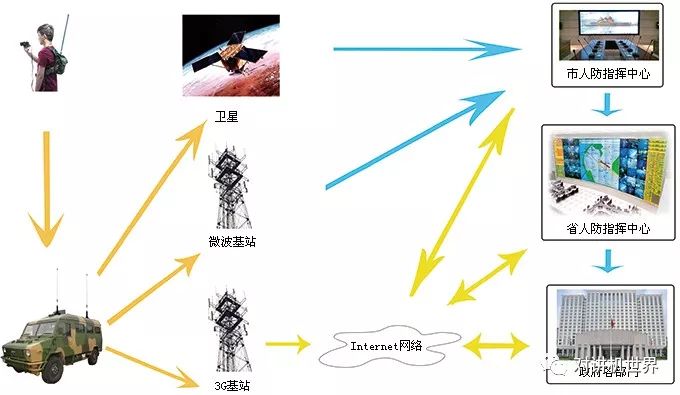

2 M, z/ ~9 l  s2 I/ l5 _7 o5 B在人防系统的应用
5 p8 V% }6 \7 e; q* `, \
8 M) g/ i6 l' e, H# v人民防空是国防的重要组成部分，是国民经济和社会发展的重要方面，是现代城市建设的重要内容，是利国利民的社会公益事业。
* k- W1 y% Z/ J使用科技，建设视频、语音、数据三位一体的人防无线综合信息通信网，实现**、消防、人防等应急联动，使各级指挥人员及时掌握各类突发事件的态势，做到准确判断，实时指挥，快速反应，高效决策，是人防系统实现“统一指挥、反应灵敏、协调有序、信息完备、安全可靠、运转高效、保障有力”的应急通信保障和指挥调度目标的必然趋势。
采用无线图像传输设备，建立一个与网络相结合，能实现对大量视频、语音数据实时、无地域、无阻碍传输的系统。在现场快速搭建一个无线图像传输保障系统，才能及时了解现场情况，将缺少传输链路的现场监控图像迅速传回省人防指挥部，各部门间快速协同反应，从而达到及时、科学地决策、指挥和调度资源的目的。在发生自然灾害、工业事故时，可以及时投入抢险抢修、抗灾救护，为减轻灾害损失发挥重要作用。
) a# l+ I) d2 i7 N4 L) L' H通过建设人防机动图像传输系统，把各个现场图像和声音实时传输到固定基站，再通过视频会议系统和光纤，既可上传到政府相关部门，也可向下送到市、区、县人防办公室，使各级指挥人员能够及时掌握各类突发事件的态势，做到准确判断，实时指挥，快速反应，高效决策。
. @% B6 L$ ]& z4 s( _本系统通过应急通信车前端采集系统实时采集突发事件现场的图像、语音，并随时传输到各相关部门。便于迅速采取有效措施，实时指挥。本系统的投入使用大大提高了**系统快速处理重大突发问题的能力。对于高效迅速解决问题，有效减少国家损失，具有重要意义和社会经济效益。

3 {3 H1 E; v4 t" ~; l

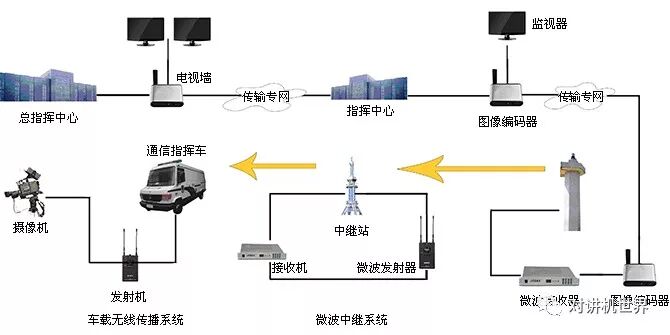

4 c6 N; L9 i) @- r) K9 ], ~* V在演习和处理应急事件时，将图像发射系统安装在可以高速移动和机动的车辆或飞机上，由无线数字图像传输电台组成的车载图像传输系统，将前方的图像，数据、语音实时地传到指挥中心。使指挥机关和领导能在指挥中心或在办公室中甚至首长车内看到实时传输的现场图像，如亲临现场，及时了解重大突发事件现场实况，做出准确的分析判断，达到实时指挥，提高决策系统的快速准确性，增强快速反应能力、指挥能力和突发事件处置能力。

0 d: Z* G1 T* L
; Z$ ^* k: |- O* d, @. p2 S* I

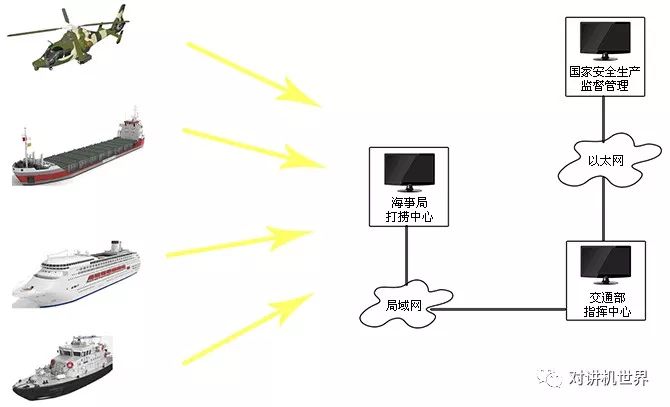

/ o5 T0 }' ^7 a$ C- E 在进行海事救援时，可以通过本系统将海事现场实时图像传到岸上救援指挥中心。以便救援指挥中心及时了解救援情况，全面提高海事救援的组织指挥效率。
; d& l& ]9 x7 W. Y( _5 u$ l
6 p8 H* {* w1 m2 G* a
5 y8 k) C& ]& @7 [. e0 u
4 H' l1 g1 P, C: T& n' p7 |

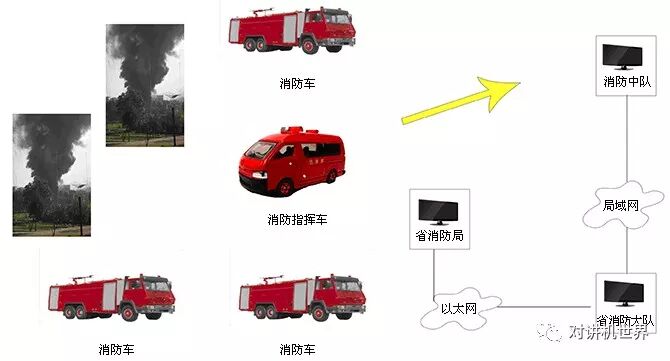

7 n0 ~1 I* n( S, ?& {6 _实事传输火情图像，甚至跟踪火情蔓延的情况，并将现场火情实时地传输至防火指挥中心，传送到上级主管部门，让指挥中心及时了解火灾现场情况，便于实时组织调度消防力量。大大提高快速反应能力，限度的减少损失。

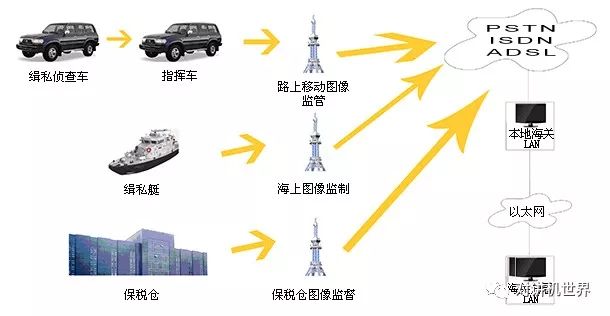

: |$ `0 ]" Y, k/ ~/ V5 p2 H在海防、海关缉私应用
) b5 w/ ^$ R9 e. X6 Y随时随地对所需监管区域进行全过程的现场图像、语音监视与控制。实时采集现场图像、语音、数据等，通过本系统接入海关内部局域网，偌大的缉私行动或查获打黑走私案件现场，还可通过公众电信网上传到海关上级直至总署领导，主管部门领导坐在办公室内，就可直接看到各区域内的实时现场图像、语音、数据，如亲临其境，做到监管到位。
& M, _1 l3 r* c& }% [; F

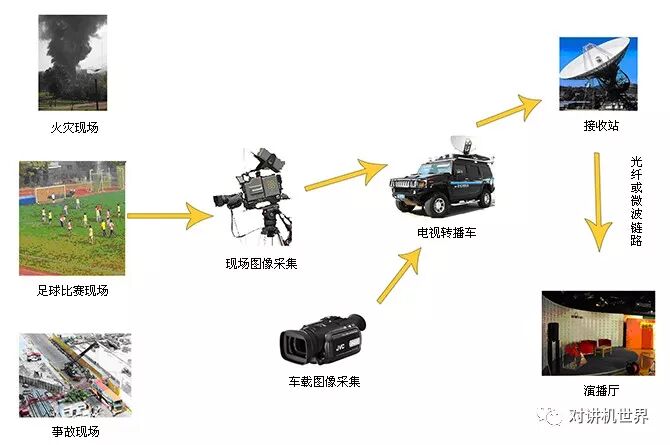

 在广播电视行业应用
8 \9 ^3 }1 L1 H4 e0 C, D1 z- w在广播电视行业，该系统利用其先进的数字调制技术和压缩编码技术为新闻媒体的实时采集、传输和播出提供强大的动力，是比赛流动直播、突发事件移动追踪等解决方案。
3 H+ H; B( f$ X; ~5 G该系统应用于现场转播时，前方的记者可利用无线数字图像传输系统实时地把握现场的情况全方位、多角度地传递到后方的指挥监控中心或者导播前面，让有关人员体验前所未有的临场感，增加了新闻报道的真实性、及时性和可看性。安装现场转播车在赛事过程中，能将现场情况实时传回到对应覆盖区的各接收点，并通过光纤微波网络送至广电总监室。在整个比赛过程中，比赛现场实况信号能及时、连贯、高质量的送回播控室。
8其他行业应用
1） 采矿、石油应用
( ~( a3 R! t( z  v9 y- I煤矿安全生产无线监控管理系统的建成，有效提高了煤矿开采企业的管理水准。无线数字化图像传输系统的应用可以成功解决矿区及矿内井道网路的连接问题。建成后的无线网络，实现了控制中心与各个分矿区井道之间低成本、高带宽、高安全性的无线图像，语音资料传输。整个系统高效可靠，有效降低了企业的成本，大大提高了煤矿企业的监管力度和安全生产水准。
6 \* E' f* N  w0 ^. }% W2） 应急指挥中心应用

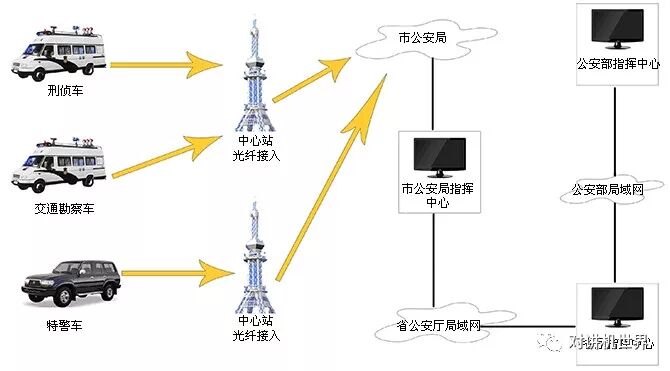

城市应急指挥系统能实现全市治安、消防、急救、交通事故等多种应急指挥与调度集成到一个管理体系中，实现统一接管、统一指挥、联合行动、快速反应的城市应急处理目标。通过建立统一的指挥调度平台，就可以大大加强不同警种及联动单位之间的配合和协调，从而对一些特殊、突发、应急和重要事件作出快速、有序而高效的反应，能够大大提升政府的突发应急救助能力。
0 M9 f  J% Q2 P3 ~3 {# g0 U

  Y, d  |* r( |$ \" h4 F% U" W
