国家电网5G网络建设方案：利用广电700/60MHz建11.31万座基站

shirley114

导读：国家电网拟利用中国广电700MHz频段、60MHz频谱资源开展5G网络建设，其《国家电网5G网络建设方案》获得网络曝光。国网的5G网络建设内容分为六个部分：核心网建设、承载网建设、基站建设、网管及支撑系统建设、安全体系建设和服务公司生产经营的自用业务终端建设。国网将充分利旧现有杆塔、机房等配套资源，新建基站11.31万座。省际传输网采用OTN设备搭建，单台传输容量80x100Gbps，省际干线光缆以OPGW光缆为主。
近日，国网(国家电网)公司拟利用中国广电700MHz频段、60MHz频谱资源开展5G网络建设的消息不胫而走，《国家电网5G网络建设方案》也随即曝光。据悉，国网的5G网络建设内容分为六个部分：核心网建设、承载网建设、基站建设、网管及支撑系统建设、安全体系建设和服务公司生产经营的自用业务终端建设。（本篇截取核心网和承载网和基站建设部分）
6 W% m2 `) F- z9 ?: ^- ^方案具体内容如下：
国网(国家电网)公司拟利用中国广电700MHz频段、60MHz频谱资源开展5G网络建设。5G网络建设内容分为六个部分：核心网建设、承载网建设、基站建设、网管及支撑系统建设、安全体系建设和服务公司生产经营的自用业务终端建设。

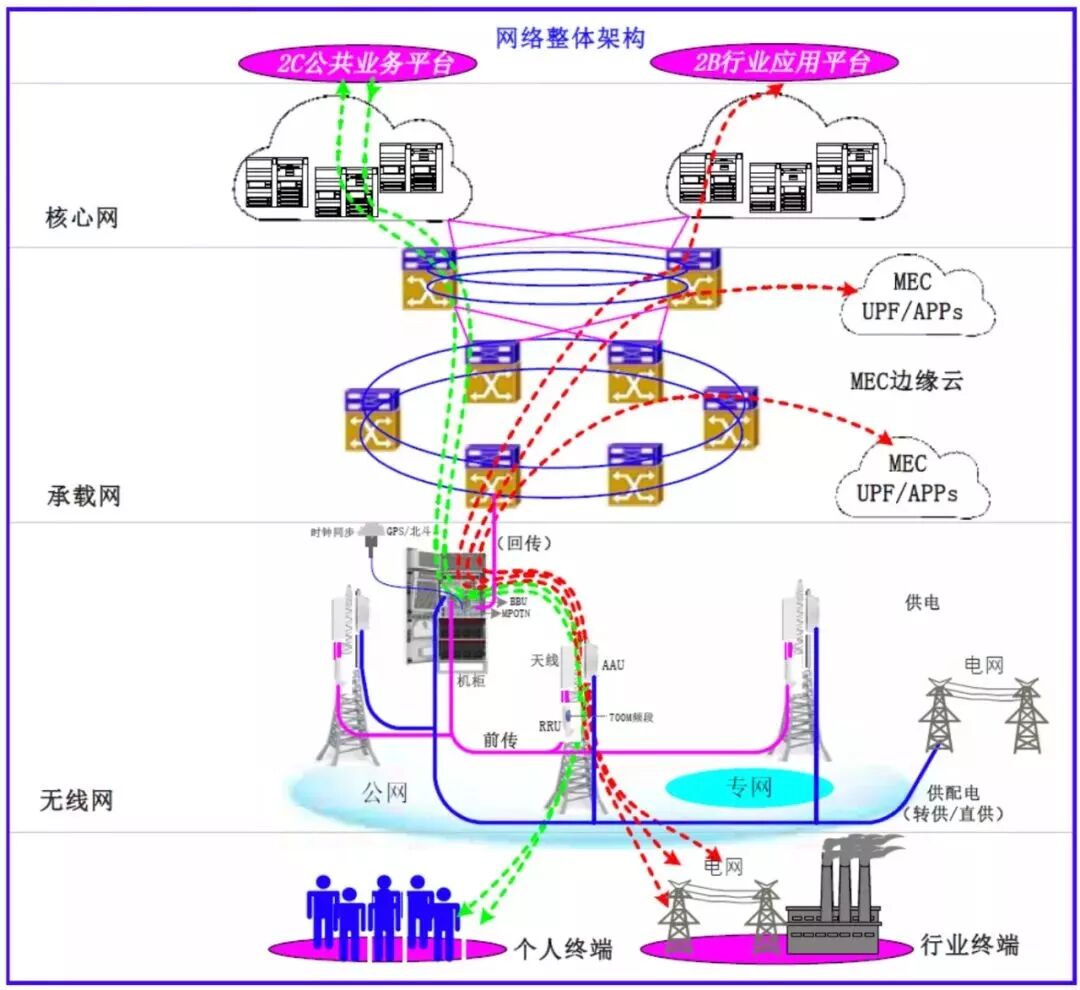

. l8 X3 O, Q+ s" S国网5G网络整体架构图核心网国网公司5G核心网建设以业务需求为导向，建设国干层、大区层、省层和地市层4个网络层级。在国干层设置骨干NRF(网络存储库功能)两套，在大区层设置6个核心网控制面网元，在省层部署27个核心网用户面网元，在地市层部署294个核心网用户面网元。

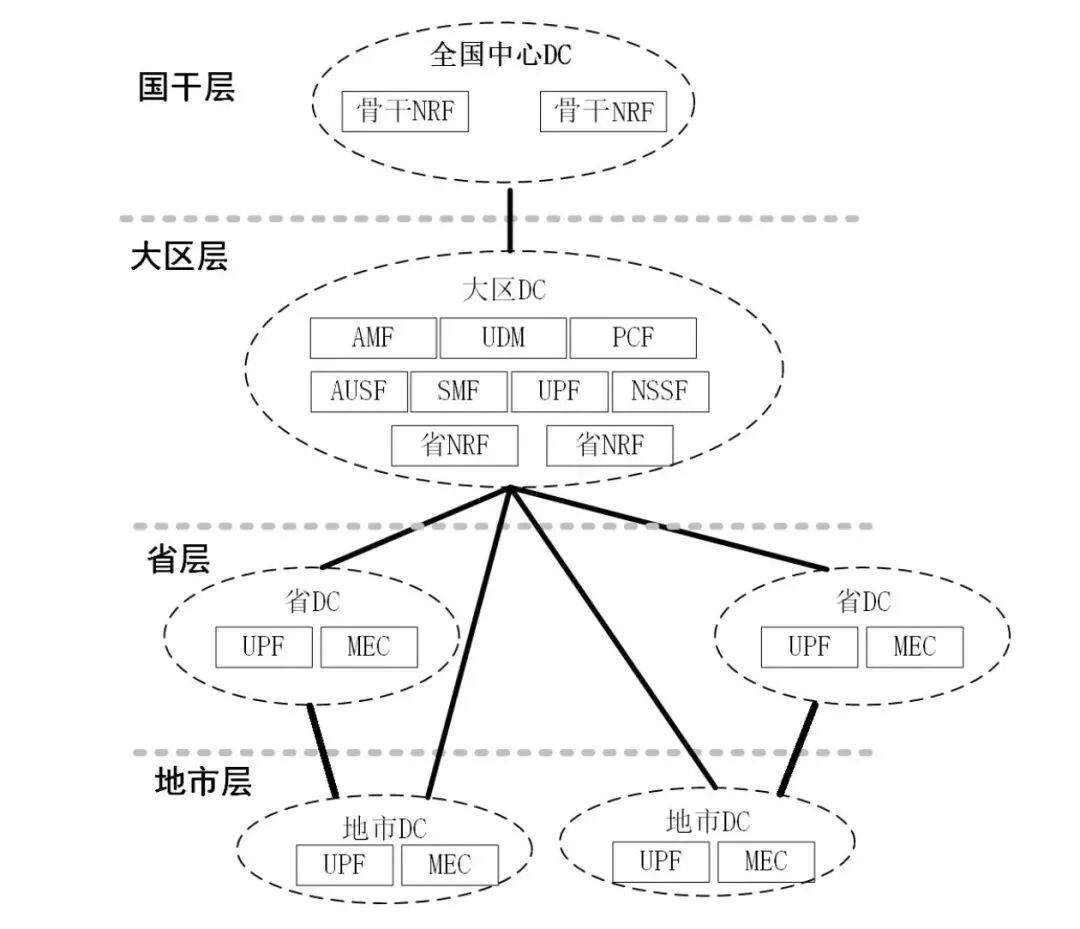

4 y8 b& M; ^' e" v2 e6 n分层部署的5GC组网架构图
3 I! V. s! r0 K! ?/ E1 h& u% ~国干层部署于两个中心城市，负责网络功能的注册、发现和选择，将5G网络能力对外开放。大区层部署于国网公司6个分部，主要实现核心网控制面功能，负责终端的移动性和接入管理;SMF(会话管理功能)负责对话管理功能等。省层部署于国网公司27个省公司，地市层部署于294个地市公司，两者主要实现核心网用户面功能，负责数据汇聚、无线链路和媒体接入等。承载网国网5G承载网重点依托公司现有资源，分为省际干线、省内干线、本地网络三部分。

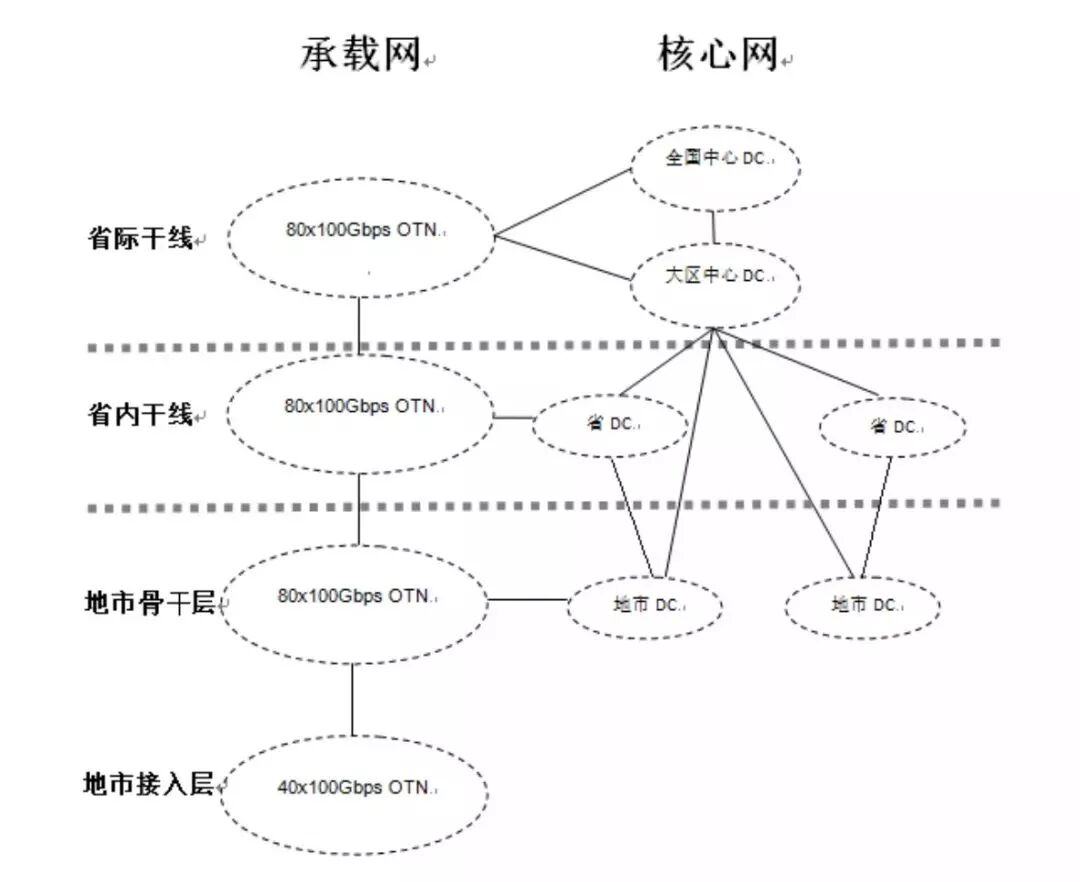

承载网与核心网对应关系

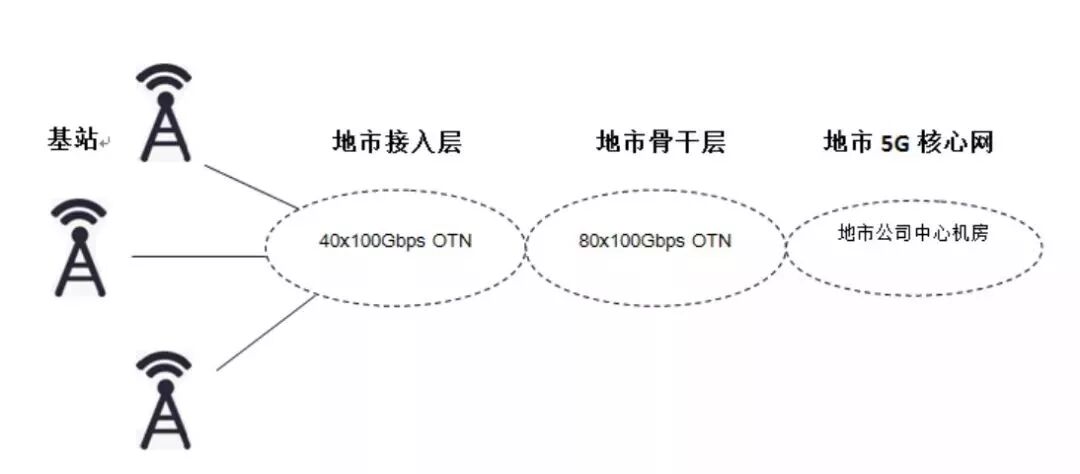

省际干线省际干线承载全国跨省业务，将全国中心、大区中心与省级中心相连，实现省级核心、大区核心、全国核心间数据互通。省际传输网采用OTN设备搭建，单台传输容量80x100Gbps。全部设备安装在总分部、省公司中心机房及500kV以上变电站通信机房内。目前国网公司省际干线光缆以OPGW光缆为主，随500千伏及以上电网线路架设。目前跨区跨省光缆建设时间较早，光缆纤芯数量偏少，同时承载系统较多，资源利用率高，部分区段光缆资源出现瓶颈。省际干线优先利用现有光缆空余纤芯，同时对现网设备进行腾退、整合，部分区段根据实际需求对光缆进行改造。省内干线省级光传输系统为国网三级骨干光传输网络，承载各省跨地市业务，将省级中心与地市中心相连，实现各地市核心网与省级核心网之间业务上传与下达。省级光传输系统采用OTN设备组网，网络容量为80x100Gbps。全部设备安装在省公司、地市公司、220kV及以上通信机房内。目前省内干线光缆以OPGW光缆为主，随220千伏及以上电网线路架设，部分区段光缆资源出现瓶颈，需新建光缆。本地网络本地网络是地市基站上联至地市5G核心网的承载网络，分为地市接入层、地市骨干层。本地网络业务传送结构地市骨干层在本地网络中起到汇聚作用，将地市接入层上传的5G基站上传的业务回传至地市5G核心网。地市骨干层传输网为国网四级骨干网络，实现地市接入层业务的汇聚。单台设备按照汇聚6台接入层设备设计，采用80x100Gbps容量OTN设备，安装位置为110kV站机房、县公司机房为主的自有物业。地市骨干层上联光缆依托地市110kV、35kV线路光缆，部分区段需新建光缆补充。目前110kV站机房大多采用一体化电源，难以满足新增设备电源接入需求，涉及大量电源改造。部分机房条件简陋，不满足设备运行环境，需进行改造。地市接入层作为承载网络末端层级，一般为环网结构，将5G基站与地市骨干层相连，从而将5G业务上传至地市核心网。地市接入层传输网实现5G基站接入，单台设备按照接入8座基站设计，设备覆盖广、数量多、带宽需求大，采用40x100Gbps容量OTN设备。地市接入层光缆与现网光缆重合度不高，地市接入层下联至5G基站、上联至地市汇聚层光缆需要大量新建。地市接入层光传输设备安装站址优先选用变电站、配电所、营业厅等自有物业，部分站址选用第三方物业。所用站址电源不能满足新增设备需求，大多数站点需要进行电源改造。无线接入网无线接入网建设以SA(Standalone：独立组网)作为基础架构，以构建“布局层、补盲层、吸热层”三者协作型无线结构化网络为目标，充分利旧现有杆塔、机房等配套资源，新建基站11.31万座，并完善配套电源设施。无线网络将覆盖公司经营区域范围内A+、A、B、C类区域以及D类部分区域65万平方公里，包含国网公司经营区域内60%以上的人口。5G基站选址方面，充分利用公司丰富的基础资源设施，尽可能选用自有杆塔和站所(电力公司、变电站、供电所、营业厅等)，后期根据网络覆盖情况可考虑采用置换的方式租用铁塔公司杆塔。在杆塔建设方面，按照站址资源类型，建设内容主要包括：(1) 自有物业站所：在自有物业建筑物楼顶建设各种楼顶增高架、楼顶桅杆/抱杆，或建设自立铁塔，用以加挂基站天线、安装室外设备。(2) 自有物业杆塔：在电力输电杆塔上安装铁塔抱杆，以加挂基站天线、安装室外设备。(3) 租用铁塔公司等第三方杆塔与站所：在第三方通信杆塔上安装抱杆，以加挂基站天线、安装室外设备。在机房建设方面，主要分为固定建筑物机房和室外活动机房两类。对于自有物业站点，一般情况下，基站设备安装在通信机房或二次设备机房内，屏位或机房面积不足时，需要扩建、改造;部分供电所、营业厅未设置机房的，需要新建。室外活动机房用于自有电力杆塔和租用第三方资源站点。其部署于自有电力杆塔站址，主要包括两种方式，一是在110kV及以上电压等级角钢塔或钢管塔内部布置紧凑型机房，有效使用面积约6m2;二是在110kV以下电压等级的角钢塔和各电压等级钢管杆，推荐在杆塔外部布置活动机房，并采取必要的防雷措施。在电源配套方面，对于供电公司、变电站、供电所、营业厅等自有物业站点，由于新增基站设备，电源负载需求增大，部分站点电源容量不足，需扩容或改造电源;上述自有物业新建机房、室外新建活动机房，应按照技术标准配置-48V电源系统。在前传网络方面，对于自有物业站所、自有物业杆塔两种基站站址，可利旧现有的电力光缆资源，部分供电所、营业厅无本地接入光缆资源或纤芯容量不足的，需要新建前传光缆;租用铁塔公司等第三方杆塔与站所的，需要视具体情况租用或新建前传光缆。
